Вес стального просечно-вытяжного листа: Таблица расчета веса

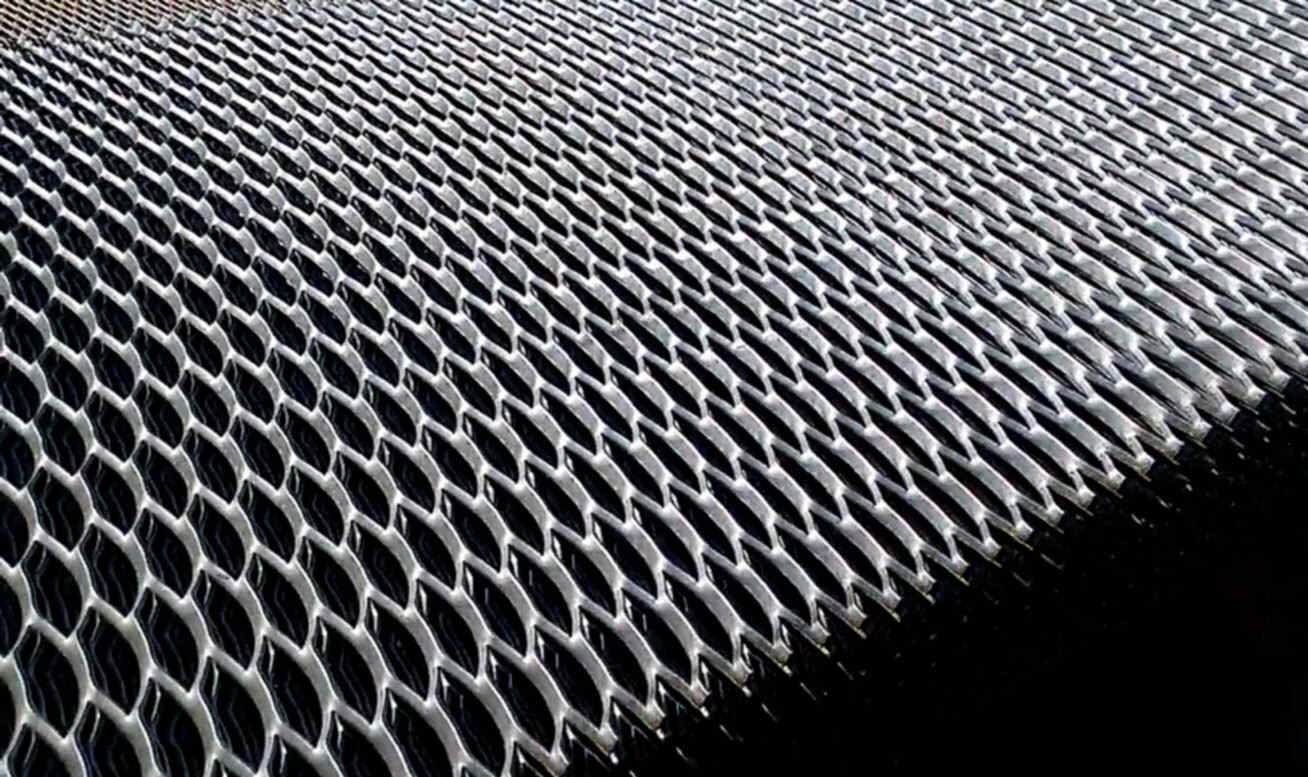

Просечно-вытяжной лист (ПВЛ) — один из самых востребованных и универсальных материалов в современном строительстве и производстве. Его уникальная структура, сочетающая прочность, легкость и противоскользящие свойства, делает его незаменимым для создания настилов, лестничных маршей, ограждений, вентиляционных решеток и декоративных элементов.

Однако при планировании проекта, составлении сметы или организации транспортировки ключевым параметром становится вес материала. Неточный расчет веса ПВЛ может привести к серьезным ошибкам: от неправильного выбора транспортного средства до превышения допустимых нагрузок на несущие конструкции.

Почему точный расчет веса ПВЛ — это критически важно?

Знание точной массы просечно-вытяжного листа необходимо на всех этапах работы:

1. Логистика и транспортировка: позволяет правильно подобрать транспорт с необходимой грузоподъемностью и рассчитать стоимость доставки.
2. Проектирование и расчет нагрузок: является основой для инженеров при расчете прочности и устойчивости конструкций (настилов, платформ, эстакад), гарантируя их безопасность в соответствии со СНиП и ГОСТ.
3. Составление сметы: металлопрокат чаще всего продается по весу. Точный расчет позволяет безошибочно определить итоговую стоимость партии материала.
4. Планирование монтажных работ: понимание веса отдельного листа помогает спланировать необходимое количество рабочих или использование подъемной техники для монтажа.

Формула для самостоятельного расчета веса ПВЛ

В отличие от цельного стального листа, ПВЛ имеет меньший вес при тех же габаритах за счет своей ячеистой структуры. Вес зависит от четырех основных параметров:

• Тип листа (маркировка). Например, ПВЛ 406, 508, 610. Первая цифра указывает на толщину заготовки (4, 5, 6 мм), а последующие — на величину подачи (шаг ячейки).
• Толщина листа (S). Итоговая толщина листа после вытяжки.
• Шаг ячейки (B). Расстояние между центрами соседних ячеек.
• Величина подачи (A). Ширина перемычки между ячейками.

Для быстрого расчета веса 1 квадратного метра ПВЛ используется справочный коэффициент, который учитывает все эти параметры. Формула выглядит так:

Масса (кг) = Площадь листа (м²) × Справочный вес 1 м² (кг)

Где Площадь листа (м²) = Длина листа (м) × Ширина листа (м).

Справочный вес 1 м² — это ключевой показатель, который определяется маркой листа согласно ГОСТ (или ТУ производителя).

Таблица веса стального просечно-вытяжного листа (ПВЛ)

Чтобы сэкономить ваше время, мы подготовили таблицу с теоретическим весом 1 м² для самых распространенных марок ПВЛ, изготовленных из стали Ст3.

Примечание: Указан теоретический вес. Фактический вес может незначительно отличаться в пределах допусков, установленных ГОСТ.

Пример расчета:

Вам нужно рассчитать вес 15 листов ПВЛ 508 размером 1200х3000 мм.

1. Находим площадь одного листа: 1,2 м (ширина) × 3,0 м (длина) = 3,6 м²
2. Находим вес одного листа по таблице: 3,6 м² × 20,9 кг/м² (вес 1 м² для ПВЛ 508) = 75,24 кг
3. Рассчитываем общий вес партии: 75,24 кг/лист × 15 листов = 1128,6 кг

Теперь вы точно знаете, что для перевозки этой партии потребуется транспорт грузоподъемностью не менее 1,2 тонны, а стоимость заказа будет рассчитана исходя из веса 1128,6 кг.

Правильный расчет веса просечно-вытяжного листа — залог успешной реализации вашего проекта, экономии бюджета и обеспечения безопасности конструкций. Используйте нашу таблицу и формулу для быстрых и точных вычислений.
