Как усилить металлическую балку, которая начала прогибаться

Прогиб металлической балки нельзя оставлять без внимания. Иногда он возникает из-за недостаточной жёсткости конструкции и долго остаётся стабильным. Но в других случаях деформация указывает на перегрузку, повреждение металла, ослабление соединений или потерю устойчивости. Если прогиб увеличивается, на стенах появляются трещины, а перекрытие вибрирует или издаёт звуки, пользоваться конструкцией до обследования опасно.

Разберёмся, почему металлические балки деформируются, какие способы усиления применяются и с чего следует начинать ремонт.

Важно: усиление несущей балки выполняют по результатам обследования и расчёта. Ошибка в выборе металла, крепежа или сварного шва может не укрепить, а дополнительно ослабить конструкцию.

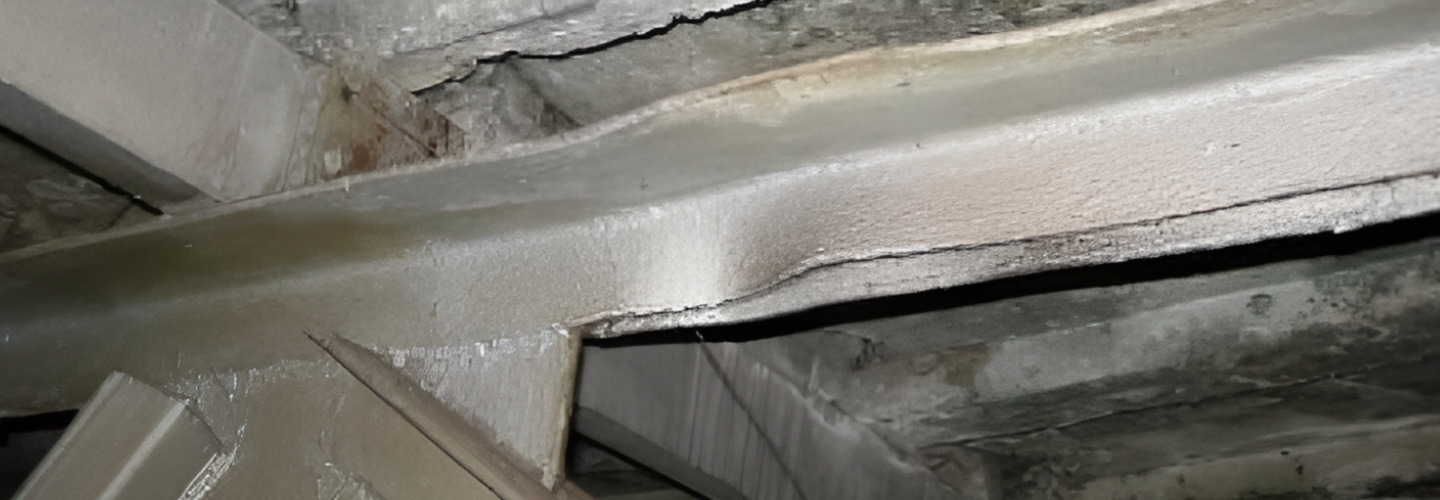

Почему металлическая балка прогибается

Небольшой упругий прогиб под нагрузкой считается нормальным: абсолютно жёстких конструкций не существует. Проблема возникает, если деформация превышает допустимое значение, сохраняется после снятия нагрузки либо постепенно увеличивается.

Основные причины:

• Перегрузка. На перекрытии установили тяжёлое оборудование, возвели перегородку, устроили стяжку или начали хранить материалы.
• Ошибка при проектировании. Сечение балки выбрано без достаточного запаса, не учтены реальные нагрузки или длина пролёта.
• Изменение назначения помещения. Например, чердак превратили в жилую мансарду, а складское помещение заполнили тяжёлыми стеллажами.
• Коррозия. Ржавчина уменьшает толщину стенки и полок профиля, из-за чего снижаются прочность и жёсткость балки.
• Ослабление соединений. Болты могут потерять затяжку, а сварные швы — получить трещины или другие повреждения.
• Потеря устойчивости. Балка не только прогибается вниз, но и поворачивается либо отклоняется в сторону.
• Деформация опор. Причина может находиться не в самой балке, а в просадке колонны, стены или фундамента.
• Воздействие высокой температуры. После пожара или сильного локального нагрева свойства металла могут измениться.

Просто выровнять балку недостаточно. Сначала необходимо устранить причину деформации, иначе проблема появится снова.

Как понять, что ситуация опасна

Точную оценку даёт инженер-конструктор, но есть признаки, при которых обследование нельзя откладывать:

• прогиб заметно увеличился за короткое время;
• балка получила остаточную деформацию;
• профиль изогнулся или закрутился в сторону;
• на металле видны трещины, сильная коррозия или локальные вмятины;
• повреждены сварные швы либо болтовые соединения;
• опорная часть смята или сдвинута;
• перекрытие начало вибрировать, скрипеть или потрескивать;
• на примыкающих стенах появились новые трещины;
• двери и окна под балкой стали заедать;
• прогнулась не только балка, но и расположенные рядом элементы.

При появлении резких звуков, быстром увеличении прогиба или разрушении опоры опасную зону нужно освободить. Самостоятельно подваривать и выправлять нагруженную конструкцию нельзя.

Что делать до начала усиления

Первое действие — снять или уменьшить нагрузку. С перекрытия убирают тяжёлые предметы, материалы и оборудование. Если есть риск дальнейшей деформации, устанавливают временные стойки или разгрузочные рамы.

Временное подпирание тоже требует расчёта. Стойку нельзя ставить на слабый деревянный пол или тонкую плиту без распределительной подкладки: нагрузка должна передаваться на основание, способное её выдержать. Поднимать прогнувшуюся балку домкратом без проекта особенно опасно. Резкое выправление способно повредить перекрытие, сварные швы, стены и инженерные коммуникации.

После разгрузки проводят обследование:

1. Измеряют фактический прогиб и длину пролёта.
2. Определяют профиль и размеры сечения.
3. Проверяют толщину металла, особенно в местах коррозии.
4. Осматривают опоры, сварные швы и болтовые соединения.
5. Устанавливают реальные постоянные и временные нагрузки.
6. Проверяют, стабилен ли прогиб.
7. Рассчитывают прочность, жёсткость и устойчивость конструкции.

По результатам выбирают способ усиления.

Основные способы усиления металлической балки

1. Увеличение сечения

Один из самых распространённых методов — приваривание или болтовое крепление дополнительных стальных элементов:

• полос к полкам;
• пластин к стенке;
• уголков;
• швеллеров;
• элементов, образующих коробчатое сечение.

Дополнительный металл увеличивает несущую способность и жёсткость балки. Конкретное расположение деталей зависит от характера работы конструкции.

Если необходимо уменьшить вертикальный прогиб, часто усиливают полки. При недостаточной устойчивости стенки применяют рёбра жёсткости. Если балка склонна к боковому изгибу или кручению, предусматривают связи и элементы, удерживающие её из плоскости.

Важно не просто добавить больше металла, а обеспечить совместную работу старого и нового сечения. Для этого рассчитывают длину накладок, сварные швы, болты и зоны передачи усилий.

2. Усиление полок стальными пластинами

К верхней или нижней полке крепят стальные пластины. Такой способ помогает увеличить момент сопротивления сечения и уменьшить напряжения.

Наибольший эффект обычно даёт металл, расположенный дальше от нейтральной оси балки. Однако усиливать только нижнюю полку по универсальной схеме нельзя: распределение напряжений зависит от опирания, нагрузки и конструктивной схемы.

Перед установкой пластин поверхность очищают от ржавчины, краски и загрязнений. Толщину и длину деталей определяют расчётом. Слишком короткая накладка не сможет полноценно передать усилие, а чрезмерная сварка может вызвать температурные деформации.

3. Установка рёбер жёсткости

Если стенка двутавра или швеллера деформируется, рядом с опорами или в местах сосредоточенной нагрузки устанавливают поперечные рёбра.

Они помогают:

• предотвратить местную потерю устойчивости стенки;
• распределить сосредоточенную нагрузку;
• усилить опорные участки;
• снизить риск смятия металла.

Рёбра жёсткости не всегда уменьшают общий прогиб балки. Их задача чаще связана с местной прочностью и устойчивостью, поэтому использовать их как универсальное решение нельзя.

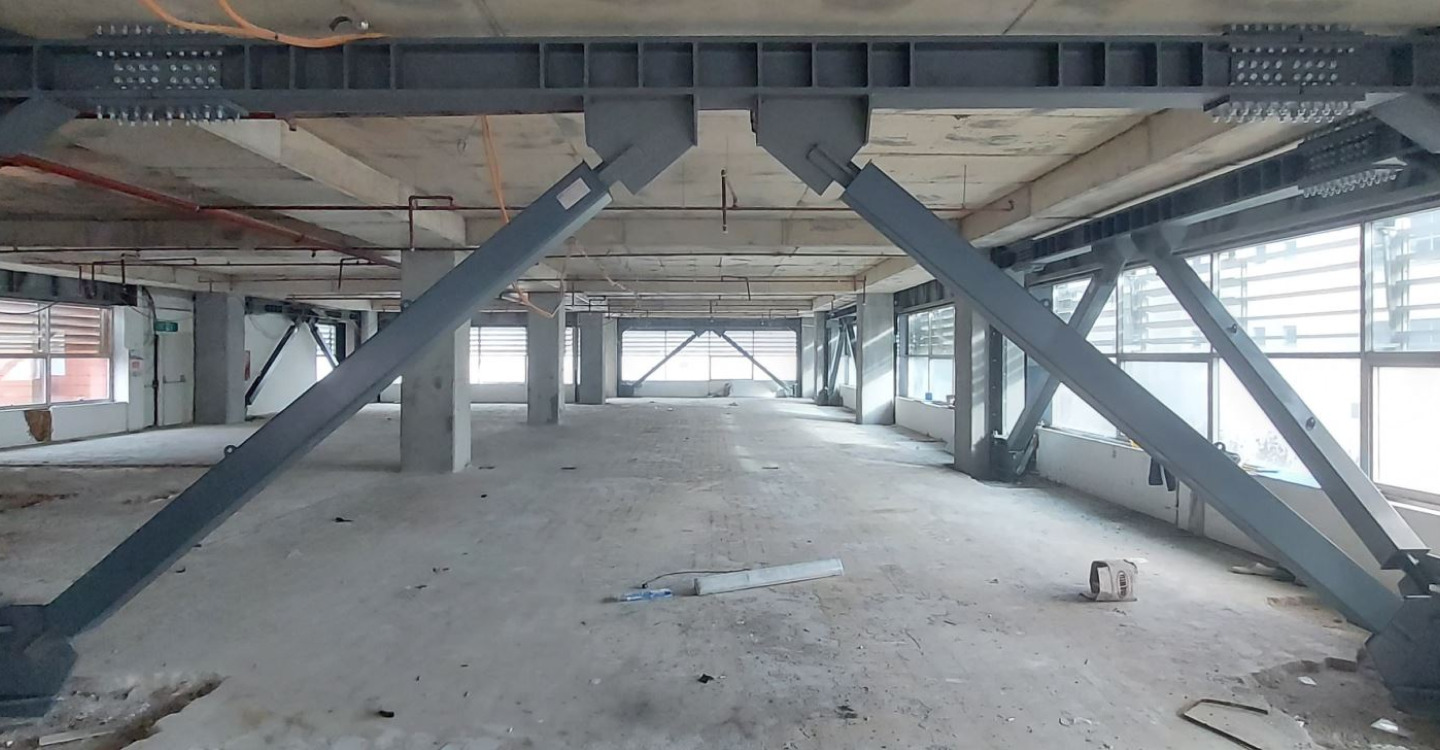

4. Установка дополнительной балки

Рядом с существующей балкой можно смонтировать второй профиль и соединить элементы так, чтобы они совместно воспринимали нагрузку.

Метод удобен, когда:

• есть место для монтажа;
• существующая балка находится в удовлетворительном состоянии;
• нагрузку можно передать на общие опоры;
• необходимо существенно повысить несущую способность.

Просто положить рядом ещё одну балку недостаточно. Следует предусмотреть соединения между профилями и правильно распределить нагрузку. Также проверяют, выдержат ли стены, колонны и фундамент возросшие опорные реакции.

5. Уменьшение пролёта

Иногда эффективнее не наращивать сечение, а установить промежуточную опору:

• металлическую колонну;
• стойку;
• раму;
• подкос;
• поперечную несущую конструкцию.

Уменьшение расчётного пролёта способно значительно сократить изгибающий момент и прогиб. Но новая опора создаёт сосредоточенную нагрузку на нижележащие конструкции. Поэтому перед монтажом проверяют плиту, фундамент или перекрытие, на которое она будет опираться.

В частных домах именно основание часто становится слабым местом: металлическую стойку устанавливают на пол без отдельного фундамента, в результате чего пол или плита начинают разрушаться.

6. Изменение расчётной схемы

Балку можно усилить с помощью подкосов, затяжек, дополнительных связей или превращения простой балки в часть рамы либо фермы.

Такое решение позволяет перераспределить усилия и повысить жёсткость без чрезмерного увеличения массы металла. Но изменение схемы требует особенно внимательного расчёта: нагрузки могут передаться на конструкции, которые изначально на них не рассчитывались.

7. Предварительно напряжённое усиление

В некоторых случаях применяют затяжки, тяги или другие элементы, которые предварительно натягивают и создают усилие, противоположное эксплуатационному изгибу.

Метод эффективен, но сложен в исполнении. Нужно контролировать величину натяжения, состояние опорных узлов и фактическую геометрию конструкции. Такое усиление выполняется только по проекту.

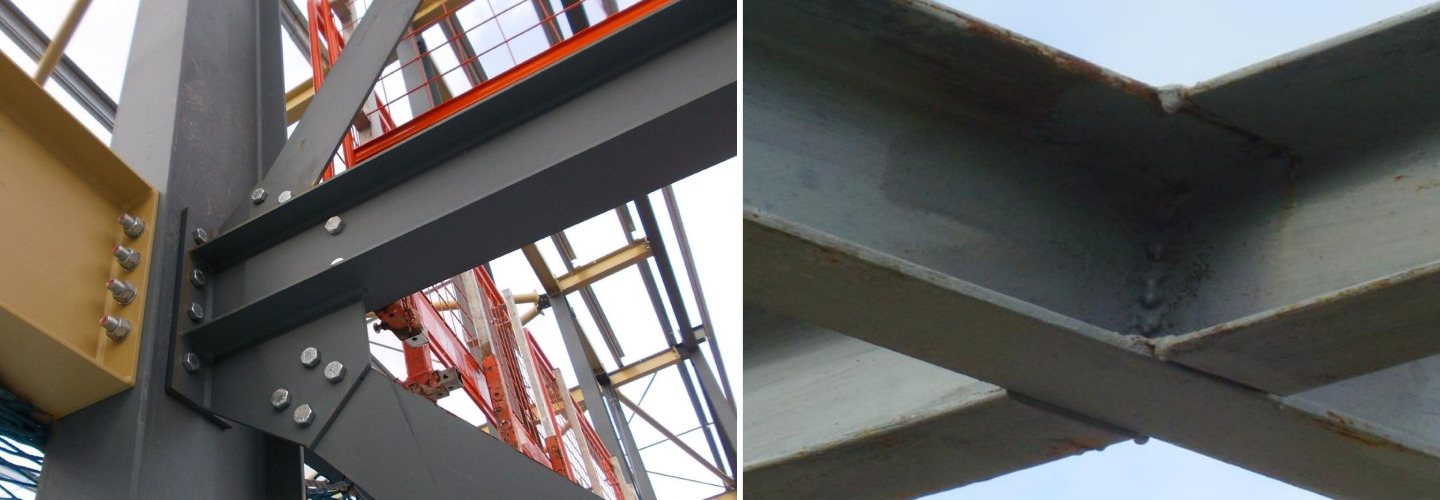

Сварка или болтовое соединение

Оба варианта имеют преимущества и ограничения.

Сварное усиление

Плюсы:

• компактные соединения;
• возможность присоединять элементы сложной формы;
• отсутствие выступающих головок крепежа.

Ограничения:

• сварка нагруженной балки может быть опасна;
• нагрев вызывает остаточные напряжения и деформации;
• качество шва зависит от подготовки металла и квалификации сварщика;
• нельзя без проверки сваривать неизвестную или сильно повреждённую сталь;
• рядом с горючими материалами требуются специальные противопожарные меры.

Болтовое усиление

Плюсы:

• меньшее температурное воздействие;
• удобный контроль монтажа;
• возможность разборки соединения.

Ограничения:

• сверление отверстий временно ослабляет существующее сечение;
• требуется достаточно места для монтажа;
• необходимо рассчитать диаметр, количество и расположение болтов;
• обычный бытовой крепёж не заменяет конструкционные болты.

Выбор способа соединения зависит от состояния балки, марки стали, доступности узла и действующих нагрузок.

Можно ли выправить уже прогнувшуюся балку

Иногда перед усилением балку частично возвращают в проектное положение с помощью домкратов и временных опор. Делают это постепенно и под контролем измерений.

Однако полное выпрямление требуется не всегда. Если металл получил пластическую деформацию, попытка вернуть первоначальную форму способна вызвать дополнительные повреждения. Кроме того, вместе с балкой перемещаются плиты, стены, перегородки и инженерные сети.

Обычно порядок определяют проектом:

1. конструкцию разгружают;
2. устанавливают временные опоры;
3. при необходимости выполняют контролируемый подъём;
4. монтируют элементы усиления;
5. проверяют соединения;
6. постепенно снимают временные опоры;
7. измеряют остаточный прогиб.

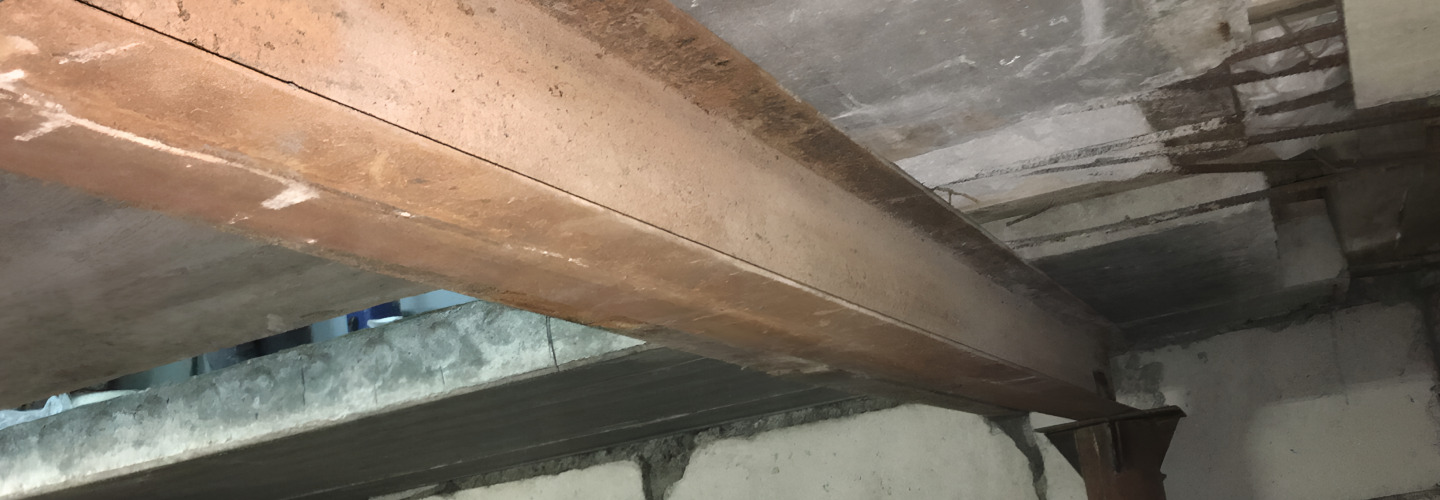

Когда балку лучше заменить

Усиление не всегда экономически и технически оправдано. Замена может оказаться безопаснее, если:

• профиль сильно повреждён коррозией;
• стенка или полки имеют выраженные заломы;
• обнаружены многочисленные трещины;
• металл пострадал при пожаре;
• балка получила значительную остаточную деформацию;
• невозможно обеспечить надёжную передачу усилий на элементы усиления;
• стоимость сложного ремонта сопоставима с монтажом новой конструкции.

Решение принимают после обследования всей несущей системы, а не только отдельной балки.

Прогнувшуюся металлическую балку усиливают увеличением сечения, установкой пластин, рёбер жёсткости, дополнительного профиля, промежуточной опоры, подкосов или затяжек. Но универсального способа не существует.
