Синева на металле

Если вы работаете с металлопрокатом, то наверняка замечали характерный синеватый или радужный оттенок на поверхности стали. Одни считают это браком, другие — нормой.

Что такое синева на металле

Синева на металле — это тонкая оксидная плёнка, образующаяся на поверхности стали в результате воздействия высоких температур. Её также называют цветами побежалости. В зависимости от температуры нагрева поверхность металла последовательно меняет окраску:

Синий цвет возникает при температурах около 300–350 °C. Именно этот диапазон чаще всего встречается при термообработке, сварке и горячей прокатке, поэтому «синева» — один из самых распространённых цветов побежалости.

Почему появляется синева

Цвет побежалости — результат оптического явления интерференции света в оксидной плёнке. Когда кислород взаимодействует с нагретой сталью, на поверхности образуется тончайший слой оксида железа (Fe₂O₃, Fe₃O₄). Толщина этой плёнки составляет всего 40–300 нанометров, но именно она и определяет видимый цвет: световые волны, отражаясь от верхней и нижней границ плёнки, интерферируют, усиливая одни длины волн и гася другие.

Синева появляется в трёх основных случаях:

1. После термической обработки — закалка, нормализация, отпуск стали.

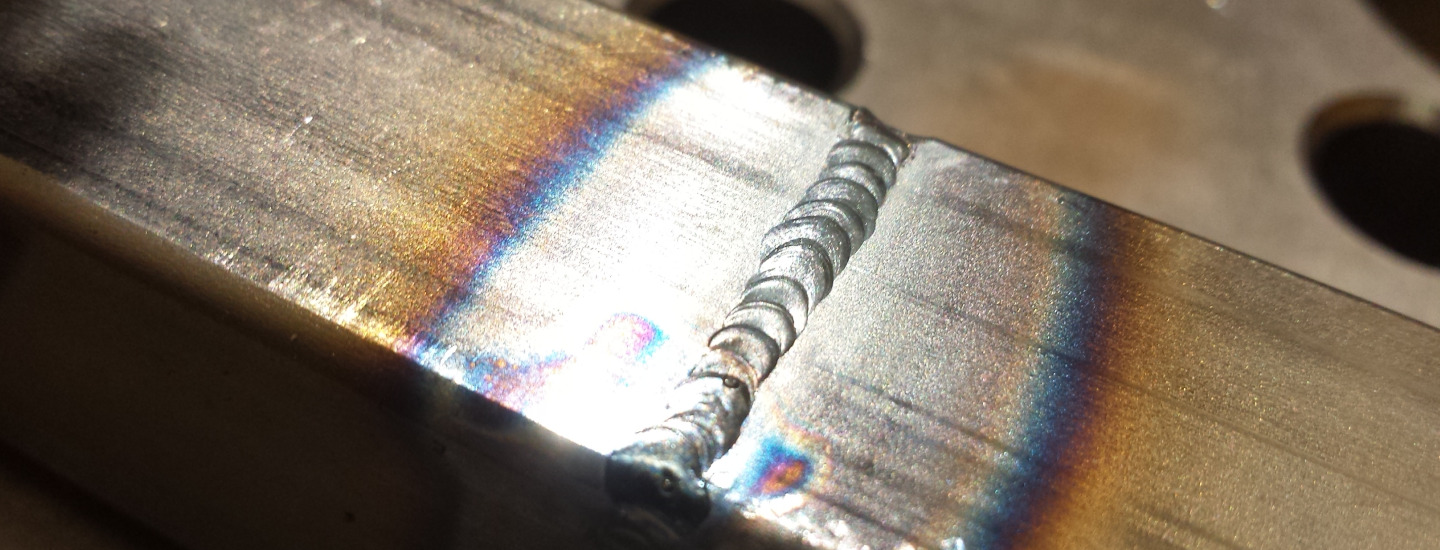

2. В зоне сварных швов — металл рядом со швом нагревается и окисляется.
3. После горячей прокатки — при производстве листового проката, арматуры, уголка и других профилей.

Опасна ли синева для металла

Сам по себе цвет побежалости не является дефектом и не снижает прочностные характеристики стали. Тонкая оксидная плёнка при нормальных условиях даже немного защищает поверхность от агрессивной среды.

Однако синева может сигнализировать о важных процессах, которые требуют внимания:

• Отпускная хрупкость. При отпуске в диапазоне 300–400 °C некоторые марки стали становятся хрупкими — это так называемая «синеломкость» или «отпускная хрупкость первого рода». Синий цвет поверхности в этом случае — индикатор опасного температурного режима.
• Перегрев зоны сварки. Слишком широкая зона побежалости вокруг сварного шва может указывать на перегрев металла и ухудшение его свойств.
• Нежелательная деформация структуры. При неправильной термообработке синева говорит о том, что металл был выдержан в критическом диапазоне температур.

Синева и синеломкость: в чём разница

Важно не путать два понятия:

• Синева (цвета побежалости) — визуальный эффект на поверхности, не влияющий на свойства металла.
• Синеломкость — физическое явление, при котором сталь теряет пластичность при температурах 200–400 °C (особенно ярко проявляется при 300 °C). Называется так именно потому, что на поверхности образцов в этом температурном диапазоне появляется характерная синева.

Синеломкость опасна: металл становится хрупким, склонным к трещинам при ударных нагрузках. Поэтому при термической обработке ответственных конструкций зону 200–400 °C стараются проходить быстро — без длительной выдержки.

Как убрать синеву с металла

Если синева мешает эстетически или технологически (например, при подготовке к покраске или нанесению покрытий), её можно удалить несколькими способами:

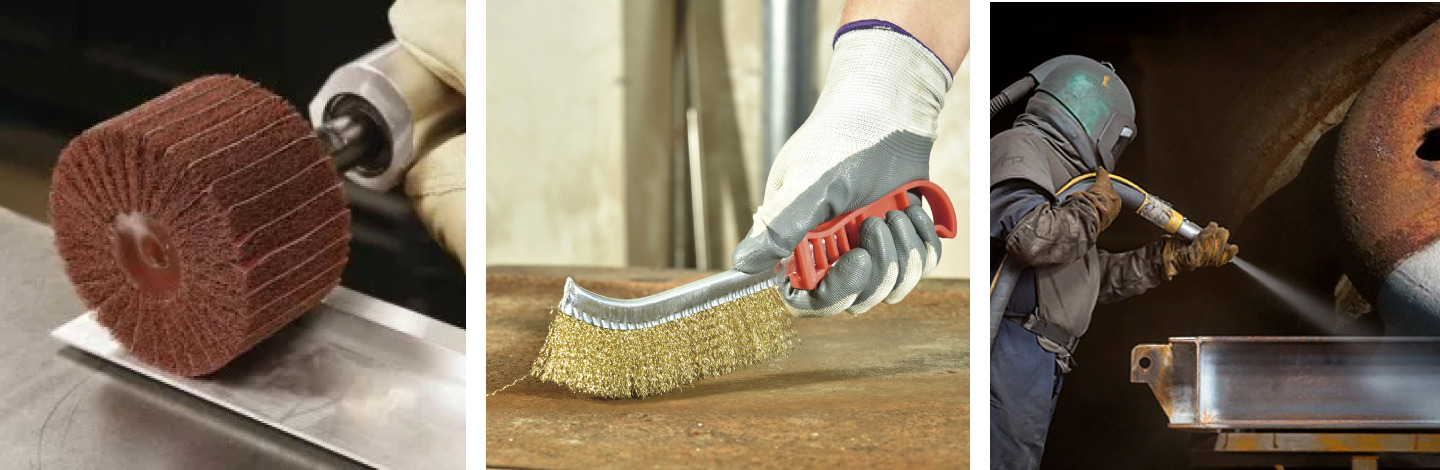

1. Механическая обработка

• Шлифование шкуркой (начиная с зернистости P120–P180, завершая P400–P600).
• Зачистка металлической щёткой или лепестковым кругом.
• Пескоструйная или дробеструйная обработка.

2. Химическая обработка

• Травление в растворах кислот (соляная, серная, ортофосфорная) растворяет оксидную плёнку.
• Пассивирование — после травления металл обрабатывают пассиватором, чтобы предотвратить повторное окисление.

3. Технологическое предотвращение

• Сварку выполняют с правильно выбранными режимами тока и скоростью ведения шва.
• Нагрев и охлаждение при термообработке ведут в защитной атмосфере (азот, аргон) или в вакуумных печах.
• Используют защитные покрытия (флюсы) при сварке нержавеющих и легированных сталей.

Синева на нержавеющей стали

Особого внимания заслуживает синева на нержавеющей стали. Здесь оксидная плёнка несёт иную функцию: именно она обеспечивает коррозионную стойкость «нержавейки». Но перегрев при сварке разрушает хромоксидный защитный слой, и в зоне термического влияния сталь становится уязвимой к коррозии.

Для нержавеющих сталей синева в зоне шва — сигнал к обязательной пассивации или механической зачистке, иначе в местах побежалости начнётся ржавчина.

Влияние синевы на качество металлопроката

При приёмке металлопроката синева сама по себе не является основанием для рекламации. Согласно ГОСТ на горячекатаный прокат, цвета побежалости относятся к допустимым поверхностным явлениям и не считаются дефектом поверхности.

Другое дело — глубокие окалина и ржавчина, которые могут скрываться под оксидной плёнкой после длительного хранения. При приёмке металла важно:

• Визуально осмотреть поверхность.
• Проверить геометрию и отсутствие расслоений.
• При необходимости — зачистить участок и убедиться в отсутствии коррозии под плёнкой.

Синева на металле — это природное физическое явление, результат тонкого оксидного слоя на поверхности стали. В большинстве случаев она безвредна и не влияет на эксплуатационные характеристики металлопроката. Однако она служит важным визуальным индикатором температурного воздействия на металл и требует внимания в случаях, когда речь идёт о сварных соединениях, термической обработке ответственных конструкций или коррозионностойких сталях.
