Условный проход (Ду) и номинальный диаметр (DN) — есть ли разница?

Если вы когда-либо сталкивались с ремонтом, строительством или просто выбором сантехники, то наверняка видели на трубах и фитингах загадочные маркировки: Ду 15, DN 50 или 2". На первый взгляд, эти обозначения могут показаться сложными, но на самом деле они скрывают за собой очень логичную и удобную систему.

Что такое Условный проход (Ду)?

Условный проход (Ду) — это основной размерный параметр, используемый для унификации трубопроводной арматуры в Беларуси и странах СНГ. Он регламентируется стандартами ГОСТ.

Ключевое слово здесь — «условный». Ду — это не точный физический размер в миллиметрах, который вы можете измерить штангенциркулем. Это безразмерная величина, которая приблизительно равна внутреннему диаметру просвета трубы.

Главная задача Ду — обеспечить совместимость. Если вы берете кран с маркировкой Ду 25 и трубу с маркировкой Ду 25, вы можете быть уверены, что они подойдут друг к другу.

Простой пример. Представьте, что размеры одежды (S, M, L) — это условный проход. Вы знаете, что футболка размера "M" от одного бренда подойдет вам так же, как и рубашка "M" от другого, хотя их реальные замеры в сантиметрах могут немного отличаться. Так же и с Ду: это стандарт для взаимной стыковки элементов.

Что такое Номинальный диаметр (DN)?

Номинальный диаметр (DN) — это, по сути, то же самое, что и Условный проход, но в международной системе стандартизации (ISO, EN). Аббревиатура DN происходит от французского "Diamètre Nominal".

Как и Ду, DN является безразмерной величиной и служит для стандартизации и обеспечения совместимости элементов трубопровода, произведенных в разных странах.

Так в чем же разница между Ду и DN?

Для конечного потребителя и инженера-практика существенной разницы нет. Это синонимы, относящиеся к разным системам стандартизации:

• Ду (Условный проход)— термин из ГОСТ (Беларусь и СНГ).
• DN (Номинальный диаметр)— термин из ISO (международный стандарт).

Числовое значение у них совпадает: Ду 50 = DN 50.

Разница лишь в том, на какой стандарт ссылается производитель. Если вы видите на европейском насосе маркировку DN 80, вы смело можете подсоединять к нему российскую задвижку с маркировкой Ду 80.

Самое главное: Ду/DN ≠ Реальный диаметр!

Вот мы и подошли к основному источнику путаницы. Почему же нельзя просто измерить внутренний диаметр?

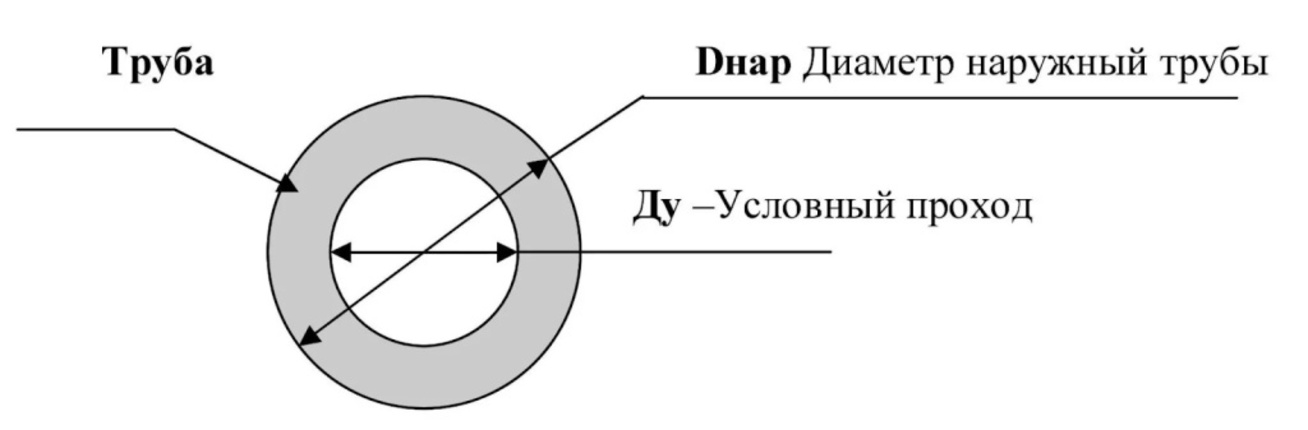

Потому что у труб с одинаковым условным проходом (Ду/DN) реальный внутренний диаметр может быть разным. Он зависит от толщины стенки трубы, которая, в свою очередь, зависит от материала и рабочего давления, на которое рассчитана труба.

Выводы: что нужно запомнить?

1. Ду и DN — это одно и то же. Ду — стандарт СНГ (ГОСТ), DN — международный (ISO). Их числовые значения равны.
2. Ду/DN — это «стандартный размер», а не точное измерение. Он нужен для того, чтобы гарантировать совместимость разных частей трубопровода: труб, кранов, клапанов, насосов.
3. Не путайте условный диаметр с реальным внутренним или наружным. Реальный внутренний диаметр зависит от толщины стенки трубы.
4. При подборе элементов системы всегда ориентируйтесь на Ду/DN. Если у вас труба Ду 25, то и вся арматура к ней должна иметь маркировку Ду 25 (или DN 25).

Теперь, столкнувшись с этими маркировками в магазине или в проекте, вы будете точно знать, что они означают, и сможете уверенно подобрать все необходимые компоненты, избежав досадных ошибок и лишних поездок за нужной деталью.
