Почему ржавеет нержавейка

Вы купили нержавеющий металлопрокат, смонтировали конструкцию — а через несколько месяцев на поверхности появились рыжие пятна. Знакомая ситуация? Давайте разберёмся, почему это происходит, и главное — как правильно выбрать марку и эксплуатировать нержавейку, чтобы она служила десятилетиями.

Почему нержавейка вообще не должна ржаветь

Секрет коррозионной стойкости нержавеющей стали — в её составе. Ключевой компонент — хром, которого должно быть не менее 10,5%. При контакте с кислородом воздуха хром образует на поверхности металла тончайшую, невидимую глазу пассивационную плёнку из оксида хрома (Cr₂O₃). Именно она изолирует железо от влаги и агрессивных сред.

Главное свойство этой плёнки — самовосстановление: если её повредить, при наличии кислорода она образуется снова. Именно поэтому материал и называется нержавеющим.

Но у этой защиты есть пределы. И когда они нарушаются — сталь начинает корродировать так же, как обычный металл.

Важно понимать: нержавейка — это не «сталь, которая не ржавеет никогда». Это сталь, устойчивая к коррозии в определённых условиях. Ни одна марка не даёт абсолютной защиты в любой среде.

 Основные причины коррозии нержавеющей стали

1. Неправильный выбор марки

Это самая частая ошибка при закупке металлопроката. Не все нержавейки одинаково устойчивы: марки с низким содержанием хрома и никеля (например, AISI 430) значительно хуже переносят агрессивные среды, чем AISI 304 или AISI 316.

Если для уличной конструкции или трубопровода в агрессивной среде взять AISI 430 вместо AISI 316 — коррозия неизбежна. Это не дефект металла, это ошибка подбора.

2. Воздействие хлоридов

Ионы хлора — главный враг пассивационной плёнки. Они точечно разрушают оксидный слой и запускают питтинговую коррозию — небольшие язвы, которые уходят вглубь металла.

Источники хлоридов, с которыми сталкивается нержавейка в Беларуси:

• противогололёдные реагенты на дорогах и тротуарах зимой;
• вода в бассейнах (хлорирование);
• некоторые промышленные моющие средства;

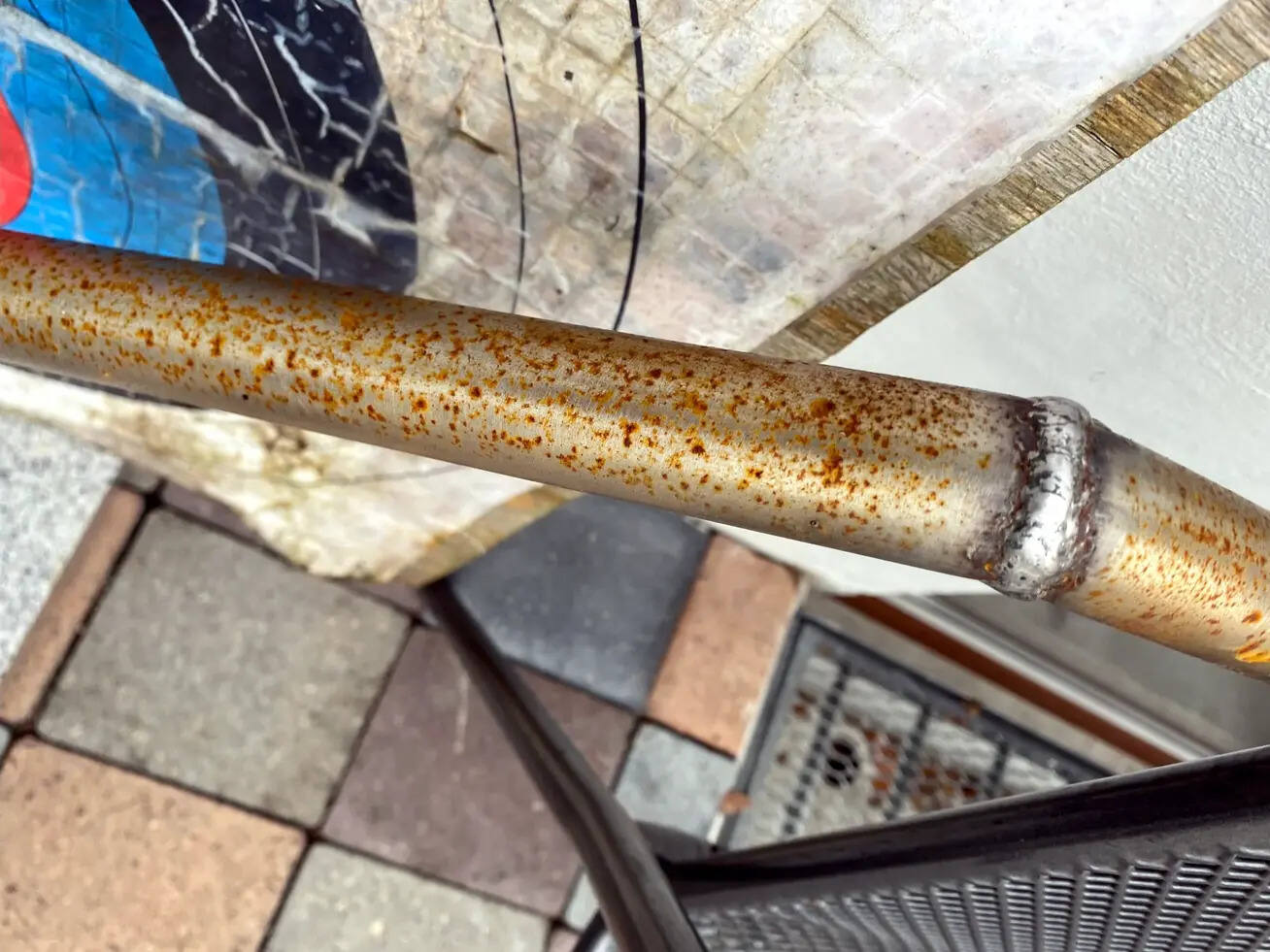

Именно поэтому уличные конструкции из AISI 304 нередко покрываются рыжими точками после зимы — марка просто не рассчитана на контакт с хлоридами. Для таких условий нужна AISI 316 с молибденом.

3. Загрязнение частицами обычной стали

При резке, транспортировке или монтаже на поверхность нержавейки могут попасть мельчайшие частицы углеродистой стали. Они начинают ржаветь сами по себе, и эта ржавчина распространяется на нержавеющую основу. Внешне выглядит как «приклеившиеся» пятна ржавчины.

4. Коррозия в зоне сварного шва

После сварки зона шва и прилегающие участки нагреваются до 450–850°C. В этом диапазоне хром внутри стали связывается с углеродом, образуя карбиды хрома. В результате рядом со швом формируются зоны, обеднённые хромом — они практически беззащитны перед коррозией.

Радужные разводы на сварном шве — сигнал тревоги: здесь защитный слой нарушен, и без обработки коррозия неизбежна.

Что делать: после сварки обязательна зачистка, травление (специальными пастами) или пассивация. Также важно использовать правильные сварочные материалы — электроды и проволоку, соответствующие марке стали.

5. Механические повреждения поверхности

Царапины, задиры, следы грубой шлифовки и удары нарушают защитную плёнку. В обычных условиях она восстанавливается, но если металл одновременно контактирует с влагой, солями или химией, повреждённый участок становится очагом коррозии.

Для металлопроката это особенно актуально при:

• погрузке и разгрузке;
• хранении без прокладок;
• резке неподходящим инструментом;
• монтаже без защиты поверхности.

6. Неподходящие условия эксплуатации

Даже качественный нержавеющий прокат может ржаветь, если используется не по назначению. Например:

• AISI 430 на улице;
• AISI 304 в среде с высокой концентрацией хлоридов;
• тонкостенная труба в условиях постоянного конденсата;
• сварная конструкция без постобработки швов.

Поэтому при выборе нержавейки важно смотреть не только на цену за килограмм, но и на среду эксплуатации: влажность, температуру, наличие солей, кислот, щелочей и частоту мойки.

Какие виды коррозии встречаются у нержавейки

Чтобы правильно подобрать материал, полезно понимать, как именно корродирует нержавеющая сталь.

Точечная коррозия

Проявляется в виде мелких ржавых точек или язв. Чаще всего возникает из-за хлоридов. Особенно опасна тем, что может быстро уходить вглубь металла.

Щелевая коррозия

Возникает в труднодоступных местах:

• под фланцами;
• в стыках;
• под крепежом;
• в соединениях с застоем воды.

Если в щель не поступает кислород, пассивный слой не восстанавливается.

Межкристаллитная коррозия

Чаще всего связана со сваркой и перегревом. Развивается по границам зёрен металла и снижает прочность конструкции.

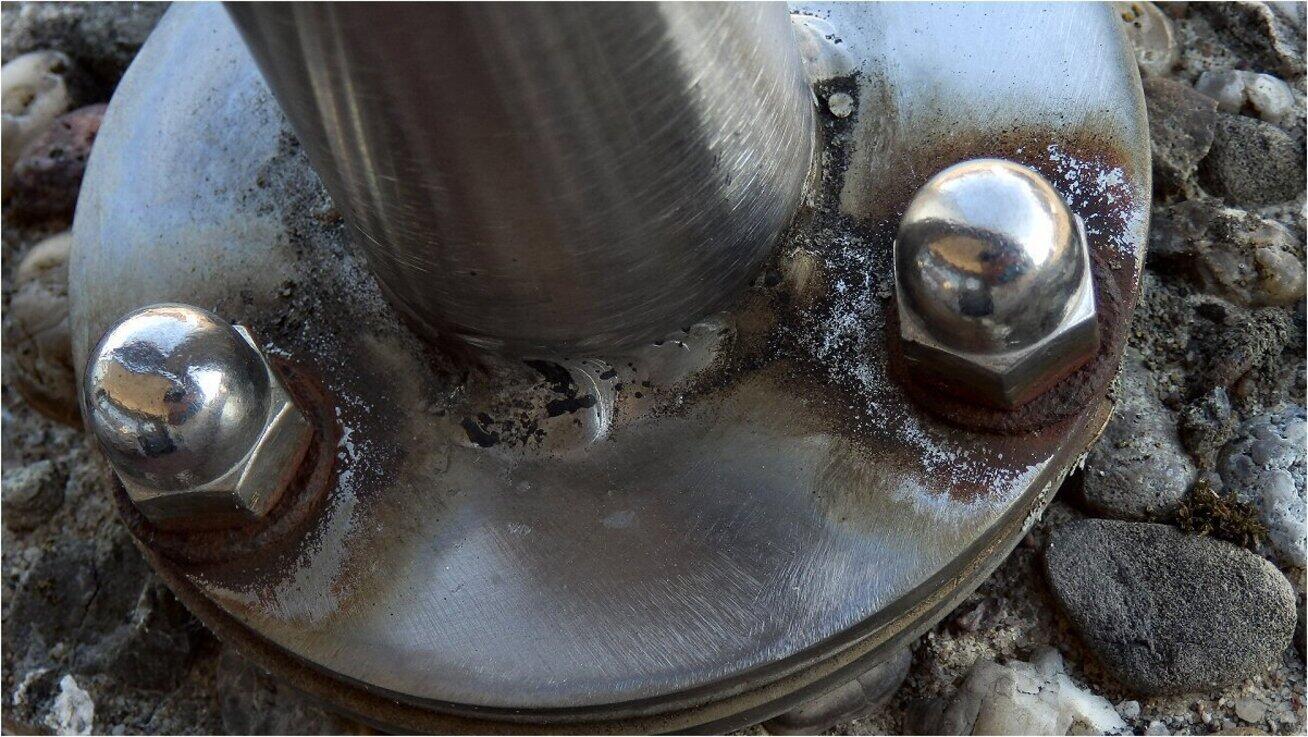

Контактная коррозия

Появляется при соприкосновении нержавейки с другими металлами во влажной среде. Особенно часто проблема возникает при неправильном крепеже или смешении материалов в одной конструкции.

Почему нержавейка ржавеет после сварки

Для клиентов металлобаз и поставщиков проката это один из самых частых вопросов. Причина обычно не в самой трубе или листе, а в нарушении технологии после сварки.

После сварки на поверхности остаются:

• окалина;
• цвета побежалости;
• зоны локального перегрева;
• следы загрязнений.

Если их не удалить, даже качественная AISI 304 или AISI 316 может начать ржаветь именно по шву.

Что важно сделать после сварки

• зачистить шов;
• удалить окалину;
• выполнить травление;
• провести пассивацию;
• не допускать загрязнения поверхности частицами чёрной стали.

Если вы закупаете трубы, лист или фитинги под сварные конструкции, заранее уточняйте, какая постобработка будет выполняться на объекте. Это напрямую влияет на срок службы изделия.

 Что делать, если ржавчина уже появилась

Если на поверхности появились рыжие пятна, это ещё не всегда означает, что металлопрокат испорчен безвозвратно.

Порядок действий:

1. Определить причину — поверхностное загрязнение или реальная коррозия.
2. Очистить участок специальным составом для нержавеющей стали.
3. При необходимости провести механическую зачистку.
4. Выполнить пассивацию.
5. Проверить, правильно ли выбрана марка под условия эксплуатации.

Если ржавчина возникает повторно, чаще всего проблема в неправильной марке стали или в постоянном воздействии агрессивной среды.

Нержавейка ржавеет не потому, что материал «плохой», а потому что нержавеющая сталь всегда подбирается под конкретные условия.

Если вы подбираете нержавеющий металлопрокат для производства, строительства, пищевой отрасли или уличных конструкций, лучше заранее ориентироваться не только на стоимость, но и на рабочую среду.
