Грат: почему он появляется и как добиться идеальной кромки

Любой, кто работает с металлом — будь то лазерная резка, плазма или контактная сварка, — рано или поздно сталкивается с гратом. Эти застывшие металлические наплывы на нижней кромке детали или в месте стыка не просто портят внешний вид. Они мешают дальнейшей сборке, угрожают безопасности (порезаться о грат проще простого) и создают проблемы при покраске.

Что такое грат?

Многие путают грат со шлаком, но это разные вещи. Шлак — это продукты сгорания флюса и окислы. А грат — это сам металл, который расплавился в процессе обработки, но не был полностью удален из зоны реза или шва.

Представьте процесс резки или контактной сварки. Металл разогревается до жидкого состояния. Под действием силы тяжести или давления газов он начинает течь. В идеальном сценарии этот расплав полностью выдувается струей газа (при резке) или выдавливается наружу (при стыковой сварке), оставляя чистую поверхность.

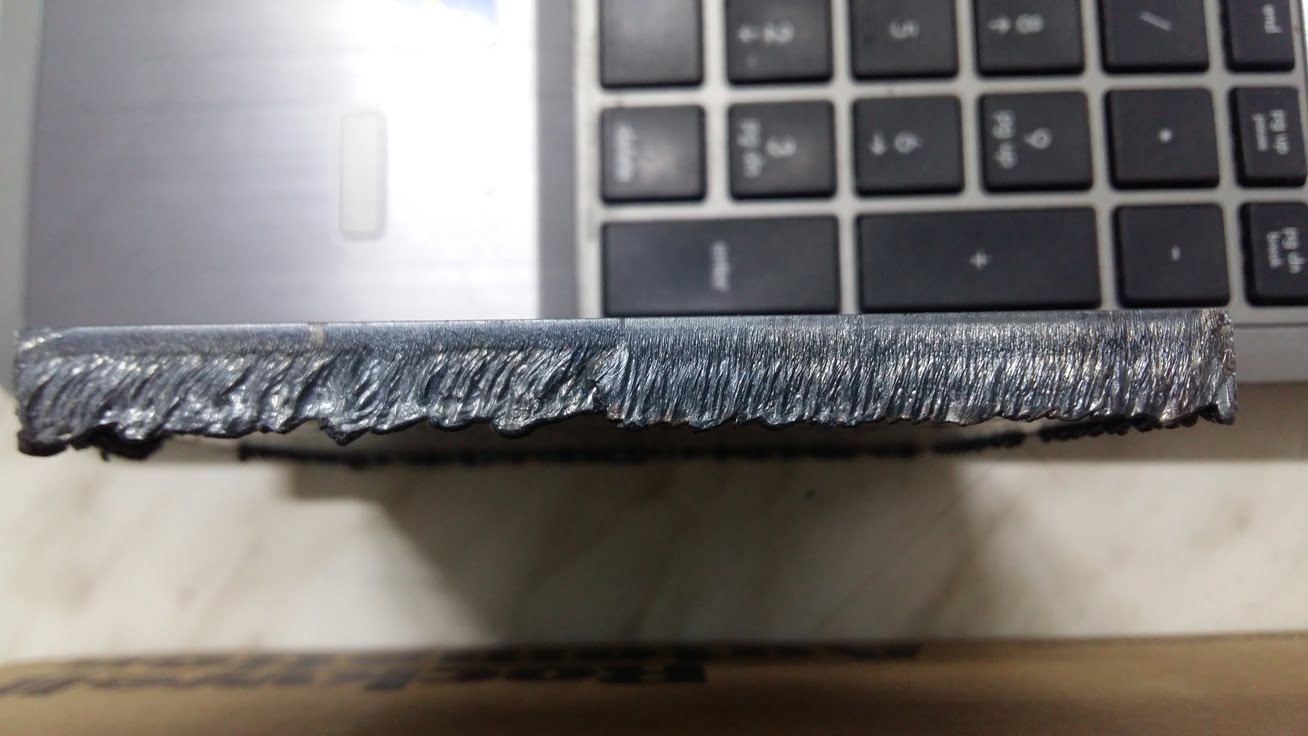

Но если баланс температур и скоростей нарушен, капли металла успевают остыть и «схватиться» за нижнюю кромку, прежде чем упасть. Этот застывший «сталактит» и есть грат. Он имеет высокую твердость и прочно сцеплен с основным металлом, что делает его удаление настоящей головной болью.

Почему появляется грат

Вместо того чтобы перечислять десятки причин, давайте посмотрим на физику процесса. Грат — это всегда результат дисбаланса двух факторов: энергии и скорости.

Чаще всего проблема кроется в скорости движения горелки или лазера. Если вы двигаетесь слишком быстро, луч или дуга не успевают прогреть металл на всю толщину равномерно. Дуга начинает отставать, угол атаки меняется, и расплав просто не успевает вылететь вниз, оседая на кромке. Такой грат обычно острый, твердый и удаляется с большим трудом.

С другой стороны, слишком медленная скорость тоже вредна. Металл перегревается, зона расплава становится слишком большой, и газовая струя теряет свою кинетическую энергию, «вязнет» в этом объеме жидкости. В результате образуется массивный, каплевидный грат. Хорошая новость в том, что такой «медленный» грат обычно рыхлый и легко сбивается.

Вторым виновником часто становится фокусное расстояние (в лазерной резке) или давление газа. Если фокус сбит, энергия рассеивается, и металл плавится недостаточно интенсивно для чистого выдувания. А слабое давление газа просто не имеет силы, чтобы вытолкнуть тяжелый расплавленный металл из зоны реза.

Предотвращение появления грата

Лучший способ борьбы с гратом — не создавать его. Это требует тонкой настройки оборудования, которую операторы часто называют поиском «технологического окна».

В первую очередь, экспериментируйте со скоростью. Ваша цель — найти ту золотую середину, где рез идет стабильно, а искры вылетают из-под листа почти вертикально вниз или под небольшим углом назад. Если сноп искр сильно отстает от резака — вы идете слишком быстро.

Обратите внимание на чистоту оптики и сопел. Изношенное сопло создает турбулентность в газовой струе. Вместо того чтобы бить плотным потоком и выдувать металл, газ начинает завихряться, и эффективность удаления расплава падает в разы.

Также важен выбор вспомогательного газа. Например, при резке нержавейки использование азота под высоким давлением позволяет получить чистый, блестящий рез без окислов, в то время как кислород неизбежно создаст оксидную пленку и повысит вероятность образования грата из-за экзотермической реакции.

Методы удаления

Даже при идеальных настройках, особенно на толстом металле или при износе расходников, грат может появиться.

Самый простой и трудоемкий путь — механическая зачистка. В ход идут зубила, молотки и углошлифовальные машины (болгарки). Это дешево с точки зрения оборудования, но очень дорого по времени. К тому же, ручная зачистка часто приводит к повреждению геометрии детали — дрогнула рука, и кромка завалена.

Более продвинутый способ, который становится стандартом на производствах — использование специализированных галтовочных барабанов или зачистных станков. Галтовка отлично подходит для мелких деталей: их загружают в барабан с абразивными телами, и через час они выходят идеально гладкими.

Для крупных листовых деталей используют проходные станки с абразивными лентами и щетками. Они работают по принципу «сэндвича»: деталь проходит через валы, которые сбивают грат и одновременно скругляют кромку, что улучшает адгезию краски в будущем.

Грат — это не приговор, а сигнал. Сигнал о том, что настройки вашего оборудования вышли из равновесия. Понимая физику его образования, вы можете не просто бороться с последствиями, а устранить причину, сэкономив часы на слесарных работах и получив изделие, которым можно гордиться.
