Как измерить диаметр арматуры

Диаметр арматуры — один из ключевых параметров при выборе и приёмке металлопроката. От него зависит несущая способность конструкции, расход металла и соответствие проектным требованиям.

Что такое номинальный диаметр арматуры

Прежде всего важно понять: у рифлёной (периодического профиля) арматуры нет единой гладкой поверхности. Выступы и рёбра делают прямое измерение неочевидным.

Номинальный диаметр — это диаметр условного круга, площадь которого равна площади поперечного сечения арматурного стержня. Именно это значение указывается в маркировке: А8, А10, А12, А16, А20, А25 и т.д.

По ГОСТ 5781-82 и ГОСТ Р 52544-2006 для каждого номинального диаметра установлены допустимые отклонения — как по самому диаметру, так и по массе погонного метра.

Способы измерения диаметра арматуры

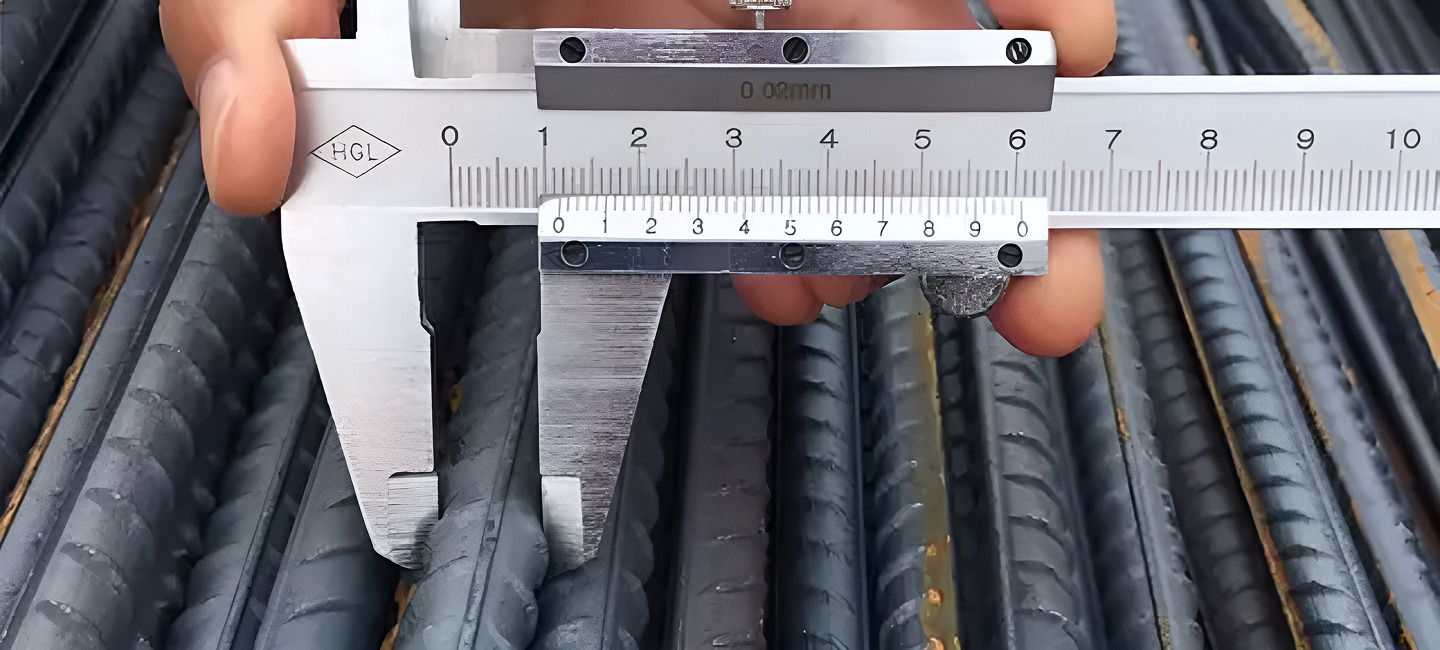

1. Штангенциркуль — основной инструмент

Штангенциркуль — самый распространённый и точный инструмент для измерения диаметра арматуры в «полевых» условиях.

Для гладкой арматуры (А240/А-1):

Измерение проводится стандартно — губками охватывается стержень в поперечном сечении, результат считывается со шкалы. Точность — до 0,1 мм (при нониусном штангенциркуле) или до 0,01 мм (при цифровом).

Для рифлёной арматуры (А400/А-3, А500С и др.):

Здесь есть нюанс. Если измерять по выступам рифления — получится завышенный результат. Правильно измерять по основанию профиля — между рёбрами, в месте, где поверхность наиболее гладкая.

⚠️ Важно: измеряйте в двух взаимно перпендикулярных плоскостях и берите среднее значение. Это исключит погрешность из-за овальности.

2. Микрометр

Используется реже, но даёт более высокую точность (до 0,001 мм). Подходит для контрольных измерений и лабораторного контроля качества. Применяется так же, как штангенциркуль — по основанию профиля рифлёной арматуры.

3. Измерение по массе (косвенный метод)

Если под рукой нет измерительного инструмента, диаметр арматуры можно определить через массу. Метод основан на стандартной теоретической массе погонного метра для каждого диаметра.

Алгоритм:

1. Отрежьте или отмерьте отрезок арматуры известной длины (например, 1 метр).
2. Взвесьте его на весах.
3. Сравните полученную массу с таблицей ГОСТ.

Если масса вашего образца совпадает с табличной ±% в пределах допуска ГОСТ — диаметр соответствует заявленному.

Этот метод особенно удобен при приёмке крупных партий: взвешивание пачки даёт быстрый ориентир без поштучного обмера.

4. Шаблон-скоба

На производстве и складах металлопроката используют специальные предельные калибры-скобы. Это металлическая пластина с прорезью заданного размера: если арматура проходит в прорезь — диаметр в допуске, не проходит — выше допуска.

Быстро, надёжно, не требует навыков считывания шкалы.

5. Рулетка и формула

В крайнем случае диаметр можно вычислить через длину окружности:

1. Оберните стержень тонкой нитью или бумажной полоской ровно один раз.
2. Измерьте длину нити (L).
3. Вычислите диаметр: d = L / π ≈ L / 3,14

Метод даёт погрешность 1–3 мм и подходит только для грубой оценки.

Допустимые отклонения диаметра по ГОСТ

По ГОСТ 5781-82 допускаются следующие отклонения номинального диаметра:

Если измеренный диаметр выходит за эти пределы — это основание для рекламации поставщику.

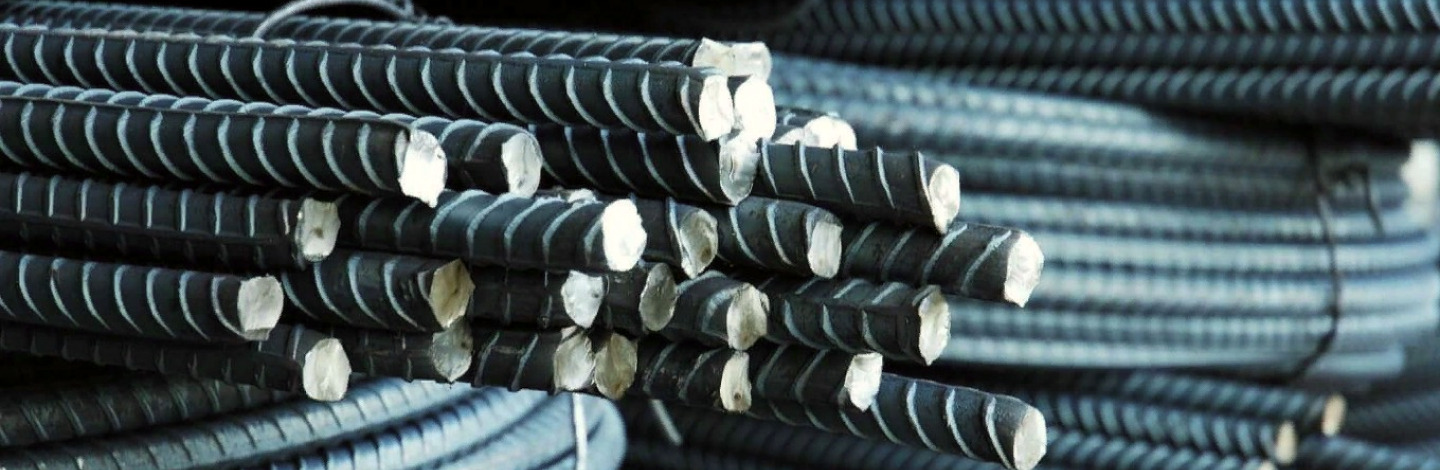

Как отличить диаметры визуально

Опытный снабженец или прораб на глаз различает арматуру диаметром 8, 10, 12 мм. Но полагаться на визуальную оценку при приёмке не стоит. Разница между А12 и А14 на глаз практически неощутима, а ошибка при армировании фундамента может обойтись дорого.

Простое правило: всегда держите на объекте штангенциркуль и проверяйте каждую новую партию.

Маркировка на арматуре: как читать

Рифлёная арматура имеет маркировку на поверхности в виде рисок и выступов. По количеству продольных рёбер и характеру поперечного рифления можно определить класс стали, но не диаметр — его необходимо измерять инструментально.

На торцах прутков или бухт производитель наносит бирку с указанием:

• диаметра,
• класса арматуры,
• марки стали,
• номера плавки,
• ГОСТ.

Проверяйте бирку при каждой поставке и сопоставляйте с сертификатом качества.

Измерить диаметр арматуры точно и быстро поможет штангенциркуль — это главный инструмент для такой задачи. При массовой приёмке удобно использовать метод взвешивания и сравнения с таблицей теоретической массы. В любом случае, результаты измерений нужно сверять с допусками по ГОСТ и данными сертификата качества.
