Как восстановить геометрию деформированной трубы

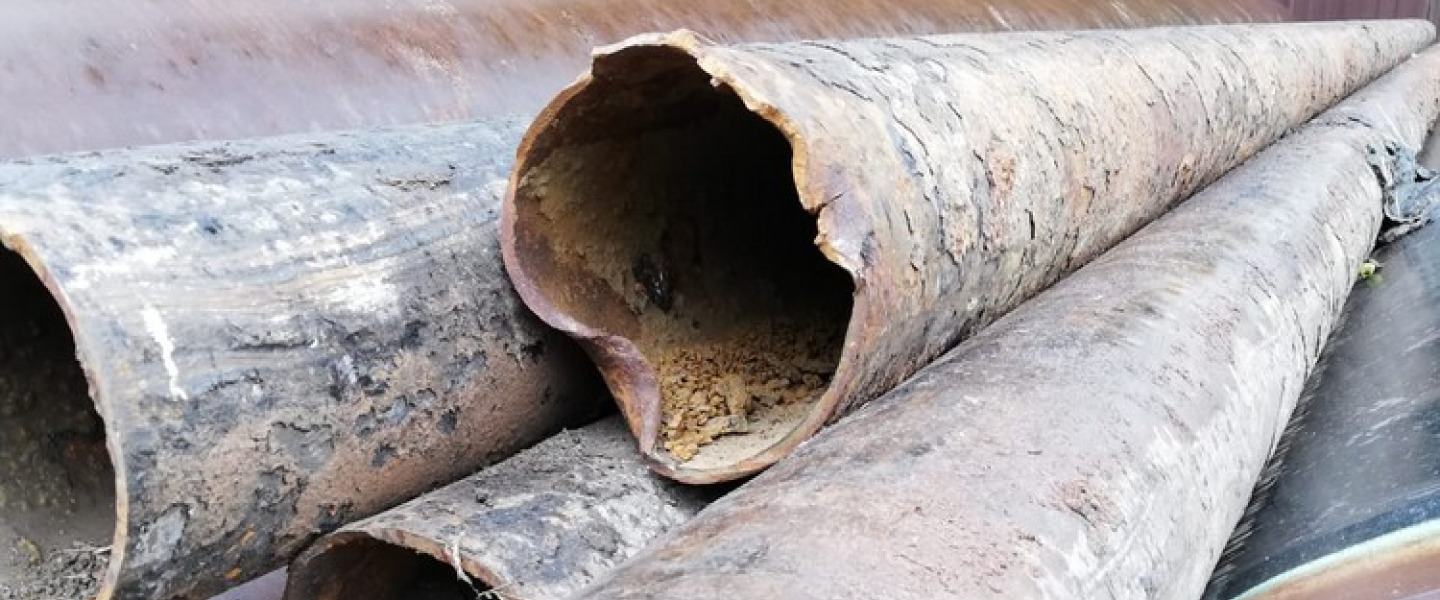

Трубы из металлопроката — прочный и надёжный материал, однако при неправильном хранении, транспортировке или монтаже они могут деформироваться. Погнутая, скручённая или овализированная труба теряет расчётные характеристики и создаёт проблемы при сварке, стыковке и эксплуатации.

Почему трубы деформируются

Основные причины потери формы:

• Неправильное складирование — хранение без опор или с опорами на большом расстоянии друг от друга приводит к прогибу под собственным весом.
• Ударная нагрузка при погрузке/разгрузке — падение, удар краном или погрузчиком.
• Давление при перевозке — если трубы не зафиксированы и перемещаются в кузове.
• Тепловое воздействие — нагрев при сварке соседних конструкций вызывает коробление.
• Механическое воздействие в процессе монтажа — чрезмерное усилие при гибке без специального оборудования.

Оцениваем степень деформации

Прежде чем приступать к правке, нужно понять характер и величину деформации:

1. Визуальный осмотр — укладываем трубу на ровную поверхность и смотрим на зазор между трубой и плоскостью.
2. Измерение стрелы прогиба — натягиваем струну или шнур вдоль трубы, замеряем максимальное отклонение.
3. Проверка овальности — штангенциркулем измеряем внутренний диаметр в нескольких плоскостях.

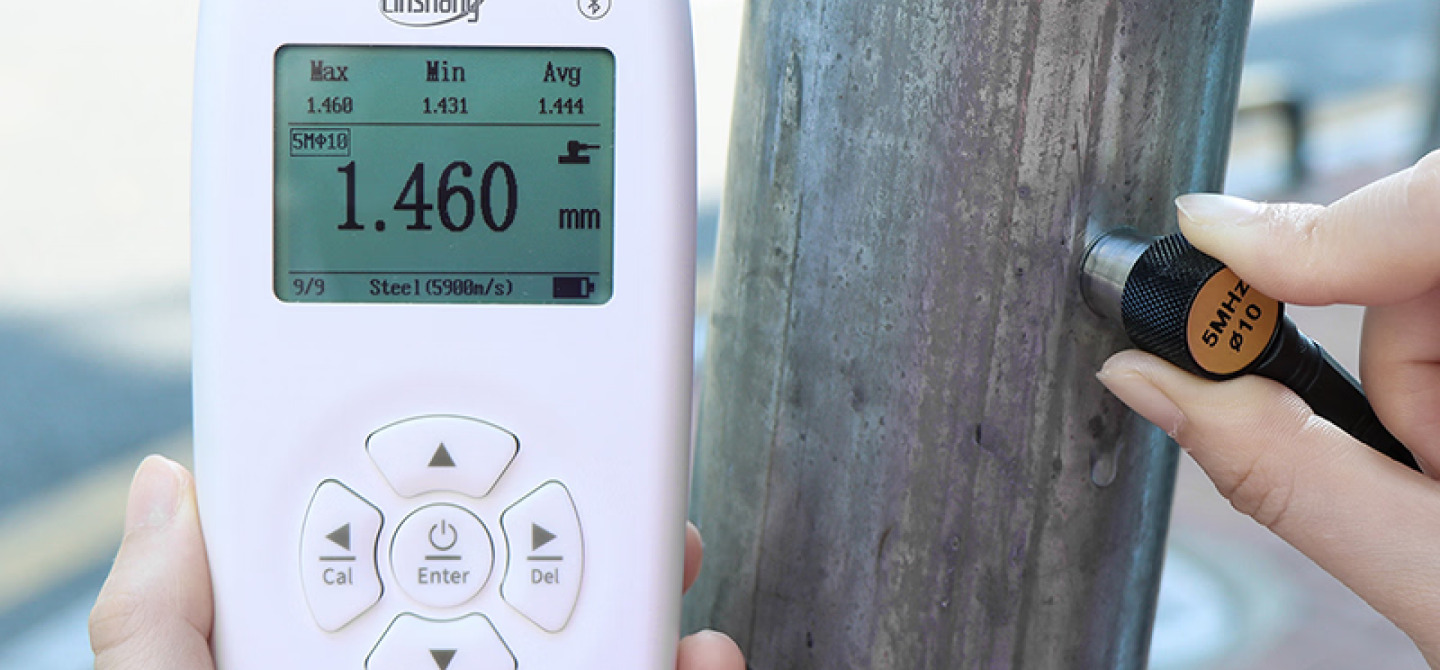

4. Ультразвуковой контроль толщины стенки — если в зоне деформации есть истончение, труба подлежит замене, а не правке.

Допустимая кривизна по ГОСТ 8732 и ГОСТ 8734 — не более 1,5–2 мм на 1 м длины. Если отклонение превышает норму, труба требует правки или замены.

Методы восстановления геометрии

1. Холодная правка (без нагрева)

Применяется при незначительных деформациях стальных труб с небольшим диаметром и стенкой средней толщины.

Правка на прессе (правильном стане)

Труба укладывается между двумя опорными роликами, в зону деформации подаётся давление через центральный пуансон. Метод точный: оператор контролирует усилие и ход пуансона. Подходит для труб диаметром от 20 до 530 мм.

Правка на листогибочном прессе

Используется для профильных (квадратных, прямоугольных) труб. Деформированный участок прижимается пуансоном нужного профиля, что позволяет вернуть геометрию без образования вмятин.

Правка в роликовых правильных машинах

Труба прокатывается через несколько пар роликов, расположенных в шахматном порядке. Каждый проход снимает часть кривизны. Производительный метод для длинномерного проката.

⚠️ Холодную правку нельзя применять для труб из высокопрочных, закалённых сталей и нержавейки с высоким содержанием хрома — есть риск растрескивания.

2. Правка с местным нагревом

Применяется при значительных деформациях или работе с толстостенными трубами, когда холодная правка требует чрезмерных усилий.

Суть метода: зону деформации нагревают газовой горелкой до температуры 600–900 °С (светло-красное каление), после чего металл становится пластичным и правится с минимальным усилием — вручную или с помощью домкрата и опор.

Порядок работы:

1. Разметьте зону нагрева — она должна соответствовать выпуклой стороне прогиба.
2. Нагрейте участок равномерно, избегая перегрева (не выше 950 °С для углеродистых сталей).
3. Приложите правящее усилие — давление домкратом или вес груза.
4. Дайте трубе остыть на воздухе (не в воде — резкое охлаждение создаст новые напряжения).
5. Проверьте геометрию; при необходимости повторите.

⚠️ После нагрева выше 700 °С для легированных и нормализованных сталей может потребоваться термообработка (нормализация или отжиг) для восстановления механических свойств.

3. Восстановление овальности — калибровка

Если труба потеряла круглое сечение (смята, «яйцеобразная» форма), применяют калибровку:

• Оправка-экспандер — внутрь трубы вводится гидравлический или механический расширитель, который изнутри восстанавливает форму.
• Ручная правка круглыми вставками — для труб небольшого диаметра внутрь вставляют цилиндрическую оправку и прокатывают трубу по плите.
• Холодная раскатка роликами — специализированное оборудование для точного восстановления геометрии.

4. Когда правка невозможна и труба подлежит замене

Не всегда восстановление геометрии оправдано или допустимо. Труба должна быть заменена, если:

• В зоне деформации обнаружены трещины или расслоения металла.
• Стенка истончилась ниже минимально допустимого значения по ГОСТ.
• Труба эксплуатируется под высоким давлением (трубопроводы пара, газа, нефти) — после правки требуется 100% контроль.
• Деформация на нагруженном участке конструкции превышает 3–5% от диаметра.
• Материал — высокопрочная, закалённая или криогенная сталь.

В этих случаях экономия на замене обернётся дорогостоящими последствиями.

Восстановить геометрию деформированной трубы вполне реально — при умеренной деформации, правильно выбранном методе и соблюдении технологии. Холодная правка на прессе или в роликовой машине решает большинство задач; для сложных случаев применяется нагрев с последующей правкой. Главное — перед началом работ оценить состояние металла: если есть сомнения в целостности стенки, замена трубы обойдётся дешевле возможной аварии.
